活性炭吸附技术原理

活性炭是一种很细小的炭粒，有很大的表面积，而且炭粒中还有更细小的孔——毛细管。这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体(杂质)充分接触，当这些气体(杂质)碰到毛细管就被吸附，起净化作用。活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中 。活性炭吸附法主要用于低浓度气态污染物的脱除。

活性炭吸附箱原理：当废气由风机提供动力，负压进入吸附箱后进入活性炭吸附层，由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力，因此当活性炭吸附剂的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。利用活性炭吸附剂表面的吸附能力，使废气与大表面的多孔性活性炭吸附剂相接触，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。活性炭吸附箱是一种干式废气处理设备，由箱体和填装在箱体内的吸附单元组成。

催化燃烧技术原理：

（1）工艺原理

催化燃烧是典型的气-固相催化反应，其实质是活性氧参与的深度氧化作用。在催化燃烧过程中，催化剂的作用是降低活化能，同时催化剂表面具有吸附作用，使反应物分子富集于表面提高了反应速率，加快了反应的进行。借助催化剂可使有机废气在较低的起燃温度条件下，发生无焰燃烧，并氧化分解为CO2和H2O，同时放出大量热能，从而达到去除废气中的有害物的方法。其反应过程为：

在将废气进行催化燃烧的过程中，废气经管道由风机送入热交换器进行一次升温，再进加热室将废气加热到催化燃烧所需要的起始温度。经过加热的废气通过催化剂层使之燃烧。由于催化剂的作用，催化燃烧法废气燃烧的起始温度约为250-300℃，大大低于直接燃烧法的燃烧温度670-800℃，因此能耗远比直接燃烧法低。同时在催化剂的活性作用下，反应后的气体产生一定的热量，高温气体再次进入热交换器，经换热冷却，最终以较低的温度经风机排入大气。

催化燃烧装置装有温度探头及补冷阀，当炉体催化室反应温度超过设定上限时，开启补冷阀对进气源进行稀释，保护设备延长使用寿命，防止意外发生。

本装置的主体结构由净化装置主机、引风机及电器控制元件组成。净化装置主机是由换热器、预热室、催化床、阻火器和防爆器组成的整体结构，炉体周边整体保温，保温层厚100mm，炉体外表温度≤环境温度+30℃。

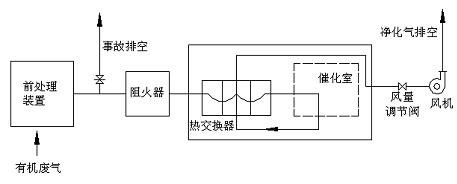

（2）工艺流程示意图
